おはようございます。単身先ではQSOすることもできないので、工作のアイデアだしとか準備とかが中心になりますね。

そんなことも有り、いちいちebayで購入するのも大変だと思い、MMICのPGA-103+を使用した簡単なPREAMPのキバン設計を行いました。

PGA-103+のリファレンス回路を用いれば、部品点数も少なくで20㏈程度の利得は取れますので、2段目のポストアンプにも使えるかと思い設計しました。

出来上がったのはこれ

PWB

部品も数点しか載っていない超簡単なものですが、持っているケースに丁度良いように設計したんでスカスカになりました。

その分、アース用のビアをたくさん打ってアース強化です。

実装イメージ

実装イメージはこんな感じ。本当にスカスカですね。

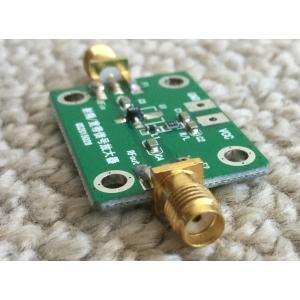

Amazonで売っているLNAもカンナ形でスカスカなので、こんなものなんでしょうね。
