おはようございます。昨日も暑かったですね。所要で出かけたのですが、10時を過ぎる頃には気温は31℃と夏日になっていました。梅雨明け前でこの暑さ、夏本番はどうなるんだろうか？
さて、SSNも低値安定な感じですが、コンディションは相変わらずな状況で近場がメインとなっておりますね。
日中、6ｍをワッチしていてもEsもそんなに強くも無い感じで、大陸局もそれほど多くはないですね。大陸局は貴重なNew GRIDを提供してくれることが多いので、多いに期待をしているのですが、このコンディションではね
午後のEUも早い段階から中央アジアが見えていますが、EUはいまいちな感じです。しかひ、結構早い時間からHAが見えたりもしていましたが、長くは続かない。
JAのパイルもドバッと大きくなっても、直ぐに下火になっていったので、オープン時間はかなり限定的だったと思われますね。
そんな状況だったの、作ろうとして部品を集めていたDigital APFの部品がほぼ揃ったので工作を開始しました。
ブレッドボードで組もうと思ったのですが、面倒くさいのとケーブルが長いと信号に影響が出ると思われたので、PWBを作ってしまいました。上手くいくか分かりませんが、PWBを作っても5枚で送料込2Kですから、こっちの方が良いですよね。

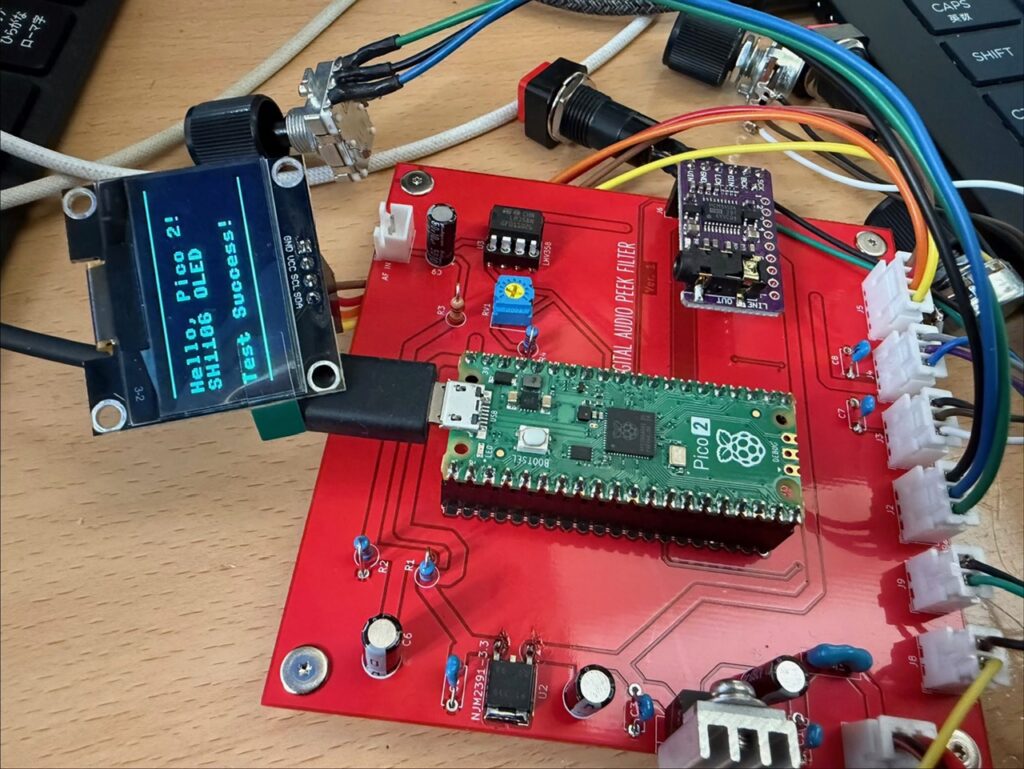

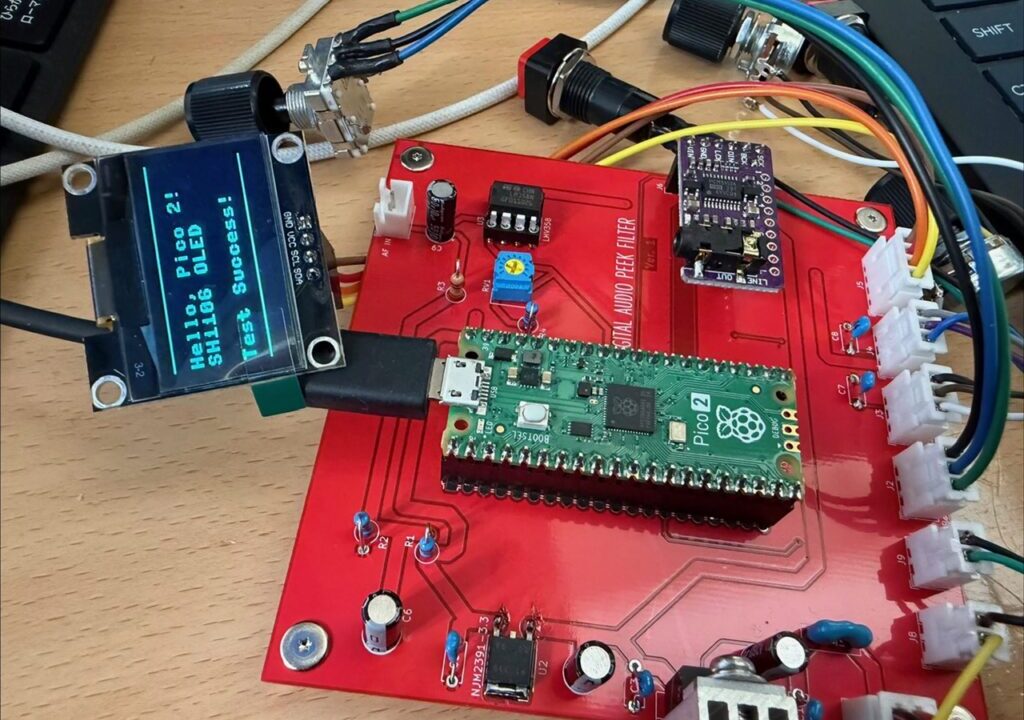

と言うことで、PWBに部品を取り付けていき最低限、まずは初めて使用するOLEDがちゃんと表示するのかのテストまでを実験しました。
従来の表示部はキャラクターLCDを使っていました。I/FはI2Cですので、今回使用するOLEDと同じなのですが、OLEDはキャラクターではなくドットマトリックスなので、扱いが少々異なります。
表示サイズは従来のLCDは16文字の2行表示でしたが、ドットマトリックスのためにOLEDは128ｘ64ドットとなります。
初めて何で、ネットで調べながら始めたんですが、OLEDのチップがよく出回っているのとは違ったので、この時点で苦戦が始まりました。
チョットだけ欲張って1.3インチのOLEDを購入しました。よく見かけるのは0.96インチなんです。この0.96インチのOLEDのチップはSH1306なんです。今回の1.3インチのOLEDはSH1106で、SH1306をそのまま使うと表示ズレが発生するとのことで使えません。
まずはこのSH1106のドライバーから探さなければ成りませんでした。幸いにも、ネットでチェックするとGitHubに有るとの情報でしたので、早速見つけて無事入手しました。
ソレを使うことで、何とかテスト表示するまではできましたので、PWBのパターンも問題無いようです。
表示は問題無かったので、これからはADCの部分のコードの製作に入ります。Raspberry Pi pico2に内蔵されているADCを使用して信号のデジタル化を行い、APF機能をSWで実現するのですが、本当に出来るのでしょうか？
また、デジタル化された信号をまたアナログに戻して聞けるようにするのは、初めて使用するPCMですから、こちらもハードルが高い。
今までのアンテナ切替器とか、Shunt feed tunerとかと比較すると、各段にSWの内容が複雑化し高度なスキルを必要とされますが、本当に大丈夫かなぁ。
まあサンデー毎日で時間は腐るほど有りますから、ボチボチとライフワーク的にやっていきたいと思っております。
Digital APFが出来たらカッコいいよなぁ～。
進捗状況は随時報告したいと思います。
