おはようございます。天気予報に反して、昨日は午後も快晴が続き曇一時雨の予報とは程遠かったです。日中も27℃まで上がり、少々汗ばむ陽気となりました。10月ももう終わりなのに27℃とは・・・
SSNは10台になり、夕方は相変わらず良いコンディションのようですが、朝から午前中に掛けてはイマイチな状況でした。
まあSSNの値からすれば、妥当な開け具合だと思います。
そんな中、あまり珍しいところも触手が伸びるようなところも出ておりませんので、手配していた部品も揃ったので、放置してあった工作に取り掛かりました。

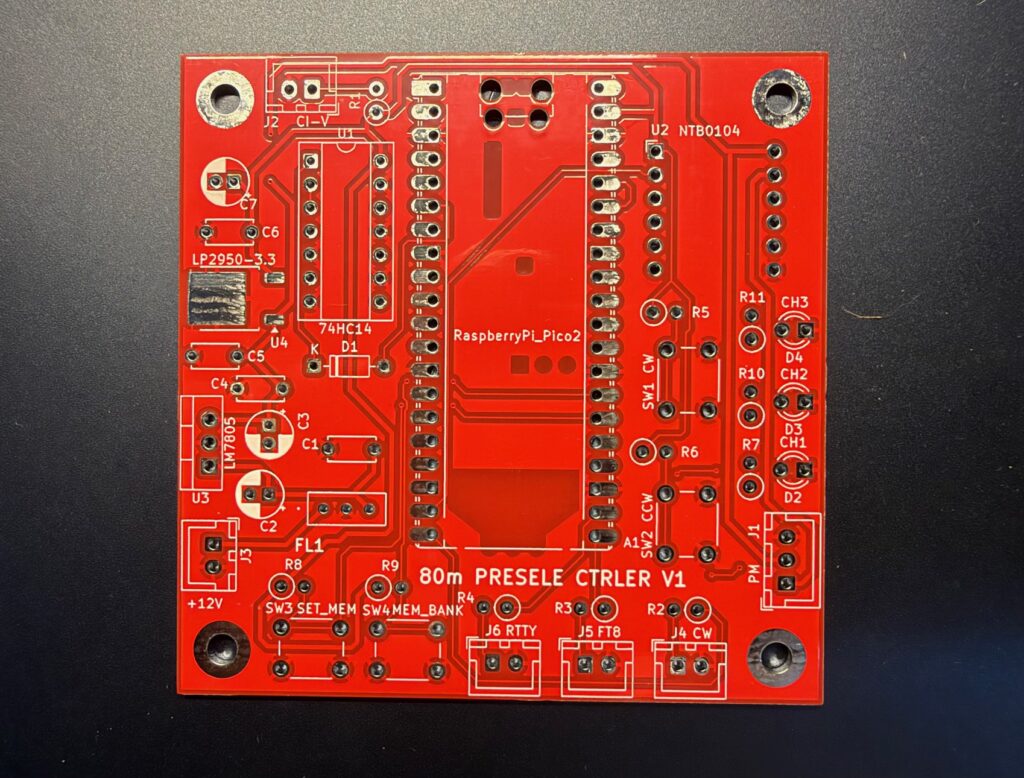

頼んであったPCBも無事到着です。
相変わらず綺麗なでき具合であり、5枚で送料込み2500円しないので非常に助かりますね。自分でユニバーサル基板にラッピングかハンダ付けで配線するよりも、確実に綺麗にできあがりますし、回路が間違っていたときにも修正が簡単にできます。
今までユニバーサル基板にワイヤー配線をしていましたが、個々最近は自分で火傷しながら配線するより出来上がりが綺麗なPCBを作成するようになりました。
昨年あたりから作成した自作品は、全てPCB化してから製造に入っておりますので、デバッグも非常に楽になりました。
このPCBに部品を実装して、最初のデバッグまで実施しました。
以前に作成した160m用Shuntfeeder Tunerのときにはレベルコンバータが必要だったのですが、今回も同じようにレベルコンバータを入れたのですが、思うようにレベル変換してくれなかったので、最終的に取り外してもサーボモーターが普通に動くので搭載を止めました。

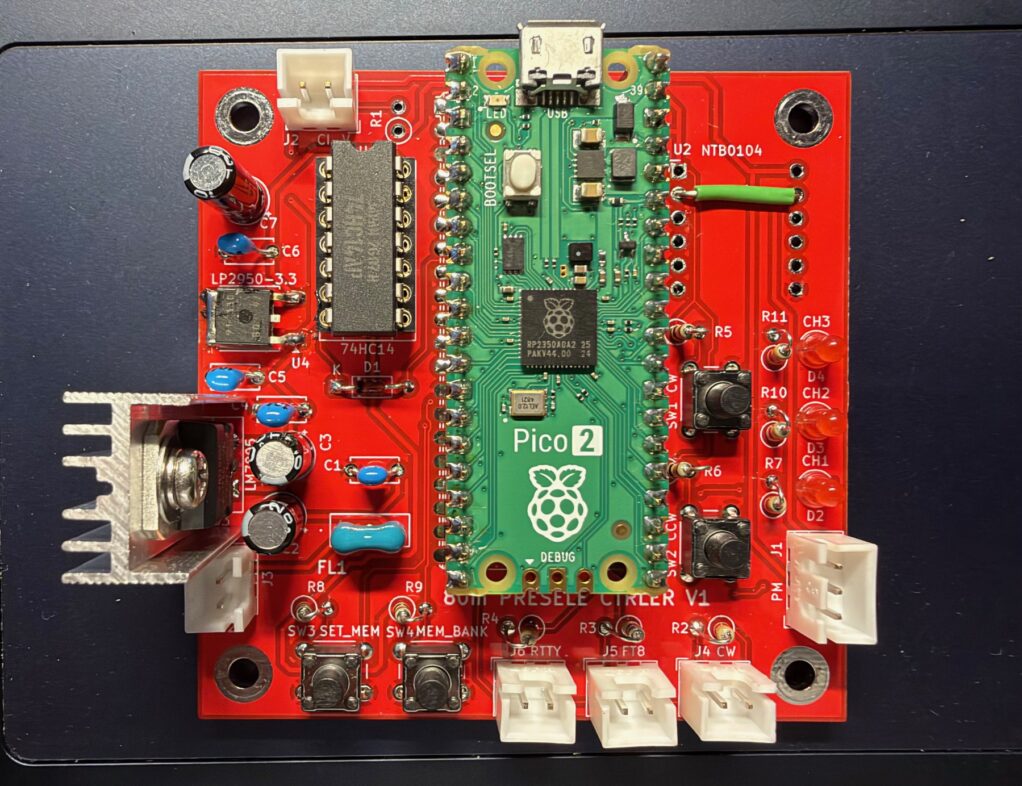

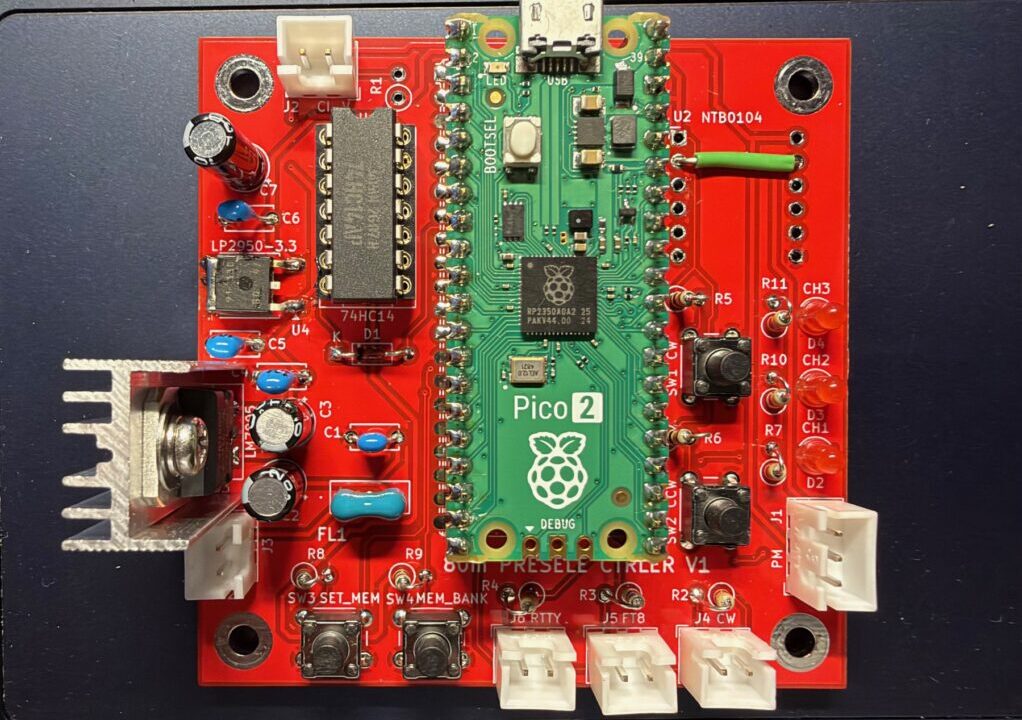

出来上がったキバンがこちら。
この大きさで自分でワイヤー配線は絶対と言っていいほどできません。100×100なら未だ可能かもしれませんが、このサイズは70×70なのでかなり高密度になります。
とりあえず単体デバッグではサーボモーターの回転制御と、ラズパイpico2のメモリ領域にデータをストックするところまで確認しました。
メモリのCH切り替え、データ書込み迄完了ですので、後は全体で組み立ててCI-Vのデータを読み取ってサーボモーターが動くかどうかですね。
今週末は法事なので準備に忙しく、残りは時間が有る時に続きを行いたいと思います。
