にほんブログ村[DIARY] PWB設計まで完了し後は発注待ち
おはようございます。昨日は夜中に大雨が降り、その雨音で目が覚めました。久々に屋根を叩く雨音が激しく、窓を開けてあったので慌てて窓を閉めました。その後、二度寝をして何時もの時間に起床し、Wカップの日蘭戦を見ておりました。
日蘭戦が終わる頃には、明るい陽射しが差し込みその後は1日良い天気になりました。
天気は回復しましたが、空のコンディションはパットしませんね。日中もあまり良くなく、6mは国内Esすらオープンせずに静かなモノでした。
コンディションも良くなく、特にワッチしていても珍しい所もなく、HFも大陸局が多いだけでしたので、一昨日完了した工作品のPWB設計を実施しました。
回路もシンプルなので、それほど難しくない為に割と簡単に部品の配置もでき、PWBの設計は完了しました。
注意したところは、12Vと5Vラインだけは電流が少し流れるので、パターンを標準より少しだけ太くして配線を実施しました。

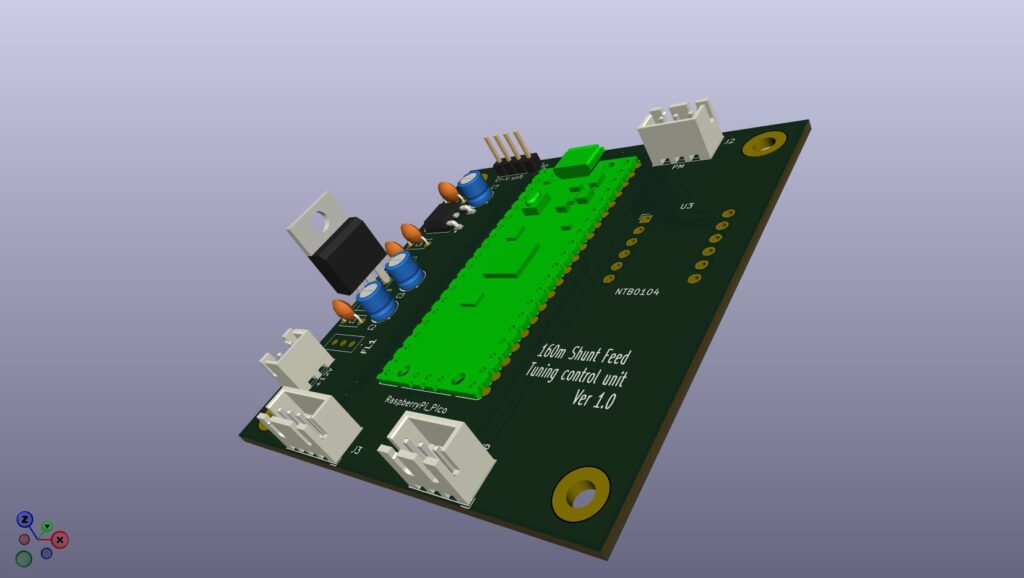

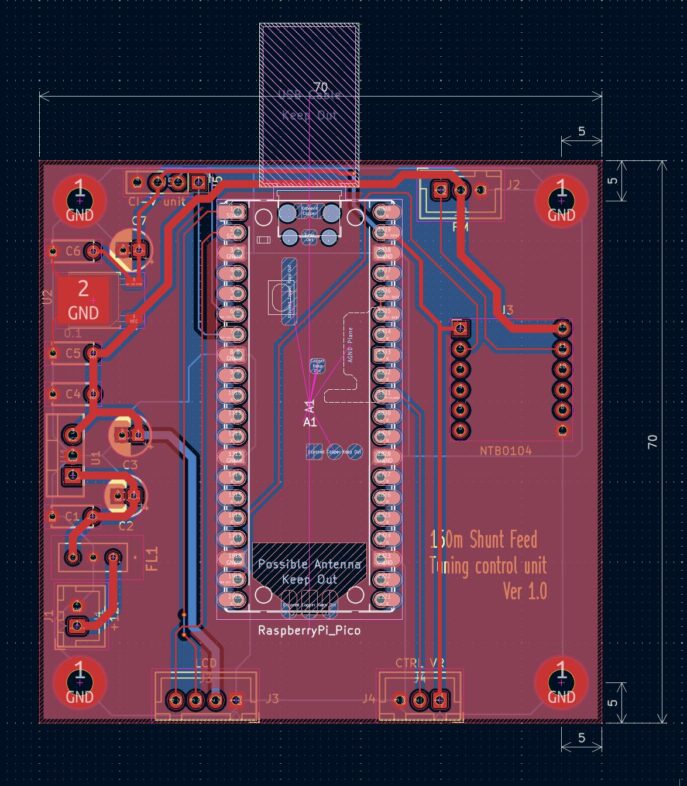

ごらんのように、搭載部品も少なく非常にシンプルな形のPWBに仕上がりました。これを3Dとして表示させてみるとこんな感じ。
一部の部品は3Dデータが無いので、表示されませんが大体のイメージはつかめますね。3Dデザインが無い部品って言うのは、SOPをDIPに変換基板を使ってできているショップオリジナル品等ですね。
自分でデータを作れば良いのでしょうが、そんなに使うモノでもないので別に必要ないかなと個人的には思っています。
これで商売でも始めれば、有った方がカスタマーに対して説明はしやすくなりますが、そんなことは考えていないので現状のままでよいですね。
この後、PWB製造用のガーバーデータとドリルデータを作成し、再度Kicadのガーバーデータービューで同じようなモノが出来るか確認後、全データを製造メーカーに送るためにZipファイルに圧縮し完了です。
今日にでも製造メーカーで製造価格の見積を取り、何時もと変わらぬような価格なら発注しようかと思っております。
秋頃まででいいやと言いながらも、ナゼか準備だけはズンズン進んでいますね。次はケーシングになるかな。
最終は、シャントフィードの付いているタワーのアンテナを交換する計画も有るので、交換すると大地間容量が変わりノミナル値が変わりそうなので、それが完了してからマッチングボックスには組み込む事になりそうです。
まあコントローラーだけでもと言う考えもあるのですが、今度は機加工作業になるのでもう少し時間が掛かりそうです。
工作って本当に楽しいですね。
