[DIARY] USBアイソレーターのキバンが届きました

USB Isolator PCB
記事内に商品プロモーションを含む場合があります

公開日 2022年11月9日  最終更新日 2022年11月9日 by JE2UFF



昨晩の皆既月食は、時折雲に隠れながらはっきり見ることができました。肉眼で見ると黒く見えるのですが、カメラを通して見ると赤く見えるんですね。久々の天体ショーに見とれてしばらく外に居りました。



さて、この前設計したUSBアイソレーターですが、生キバンが完成して送られてきました。

USB Isolator PCB

実際に効果が有るのか、配線は間違っていないかを確認するように、とりあえず1枚だけ部品を集めて作ってみようかと思います。

以前にキットを購入して、DIGI KEYER IIとの間に入れてみましたが、その時は効果は確認できませんでした。

市販キットでは、電源ラインにチョークコイルも入っていませんし、出力側にコモンモードフィルタも入っておりません。
※コモンモードフィルタはSMDなのですが、思った以上にパターンが小さく顕微鏡使いながら半田付けしなくては、今の視力では無理そうな感じです。

今回の自作品は、この辺を改良して組み込んで居ります。

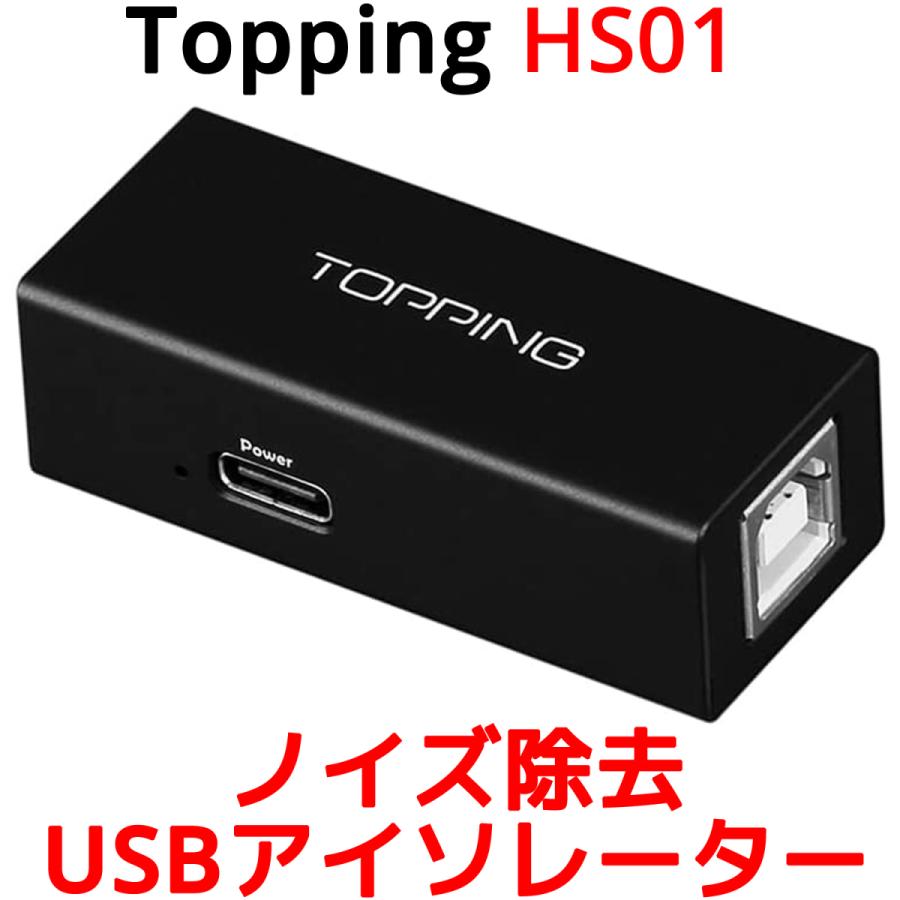

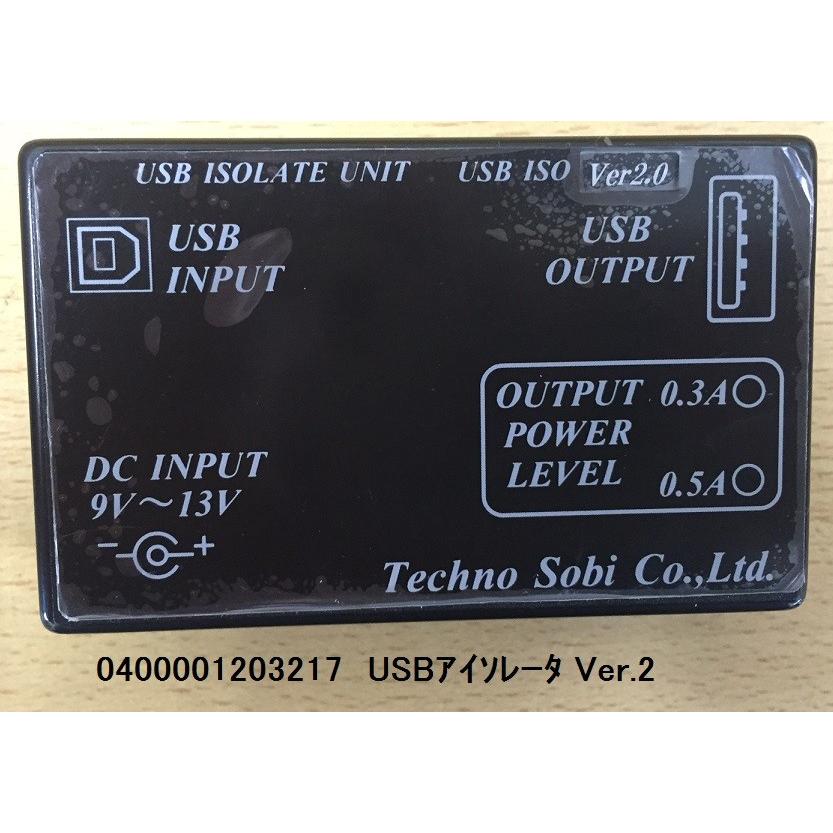

目的はUSBオーディオのラインに入れることで、ノイズを削減することが目的です。一般的に市販されている、USBオーディオ用のアイソレーターは非常に高価ですが、存在すると言うことはUSBオーディオのラインに入れればそれなりの効果が有ると思ったからです。

はたしてちゃんと動くのかがまず課題ですね。

作って見た後の動作や効果については、また報告したいと思います。
